LD-T серия
Станок лазерной резки труб с волоконным излучателем
Максимальная производительность

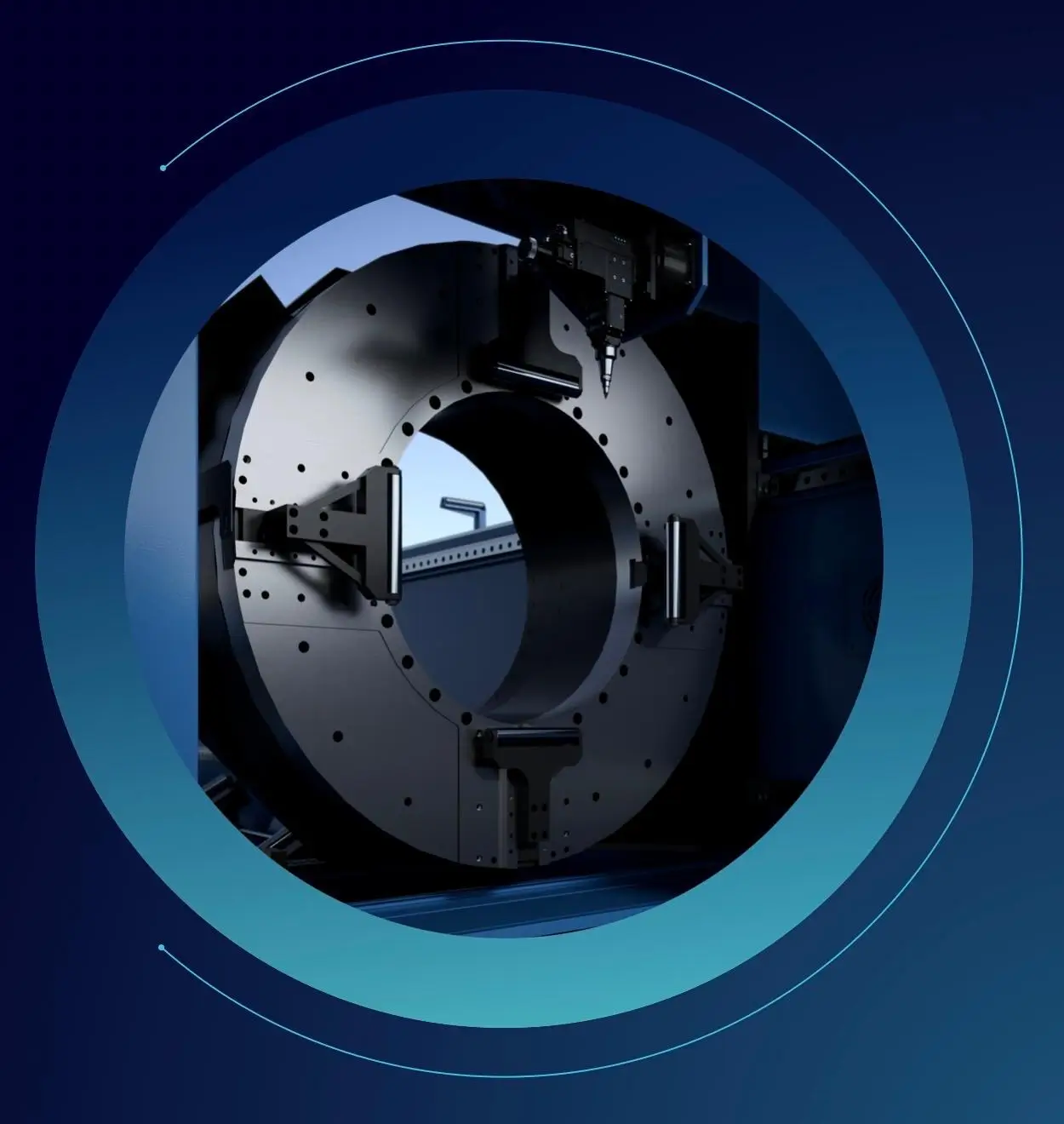

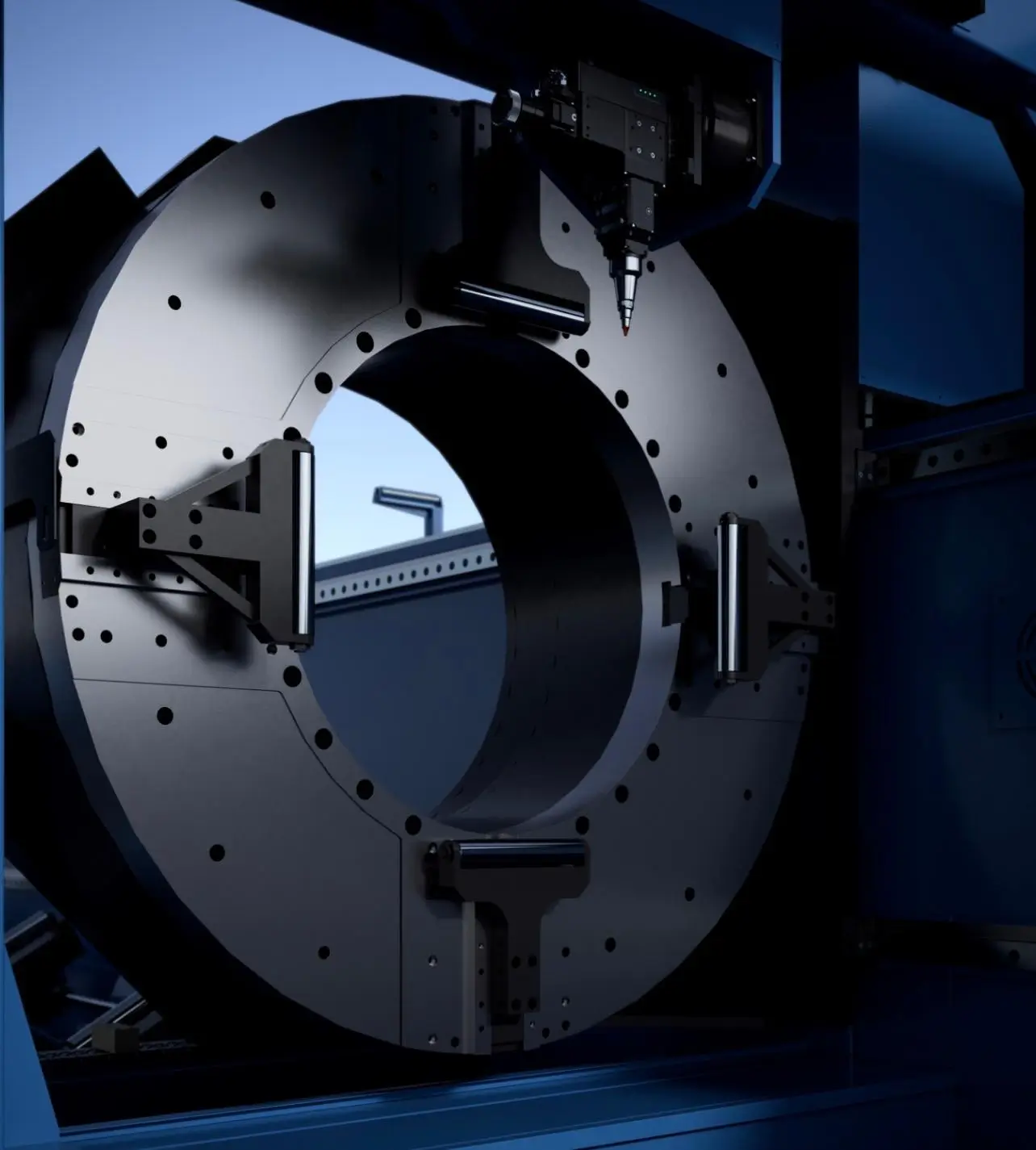

Конструкция с передним и задним зажимными патронами, автоматическое центрирование, подходит для обработки всех типов труб

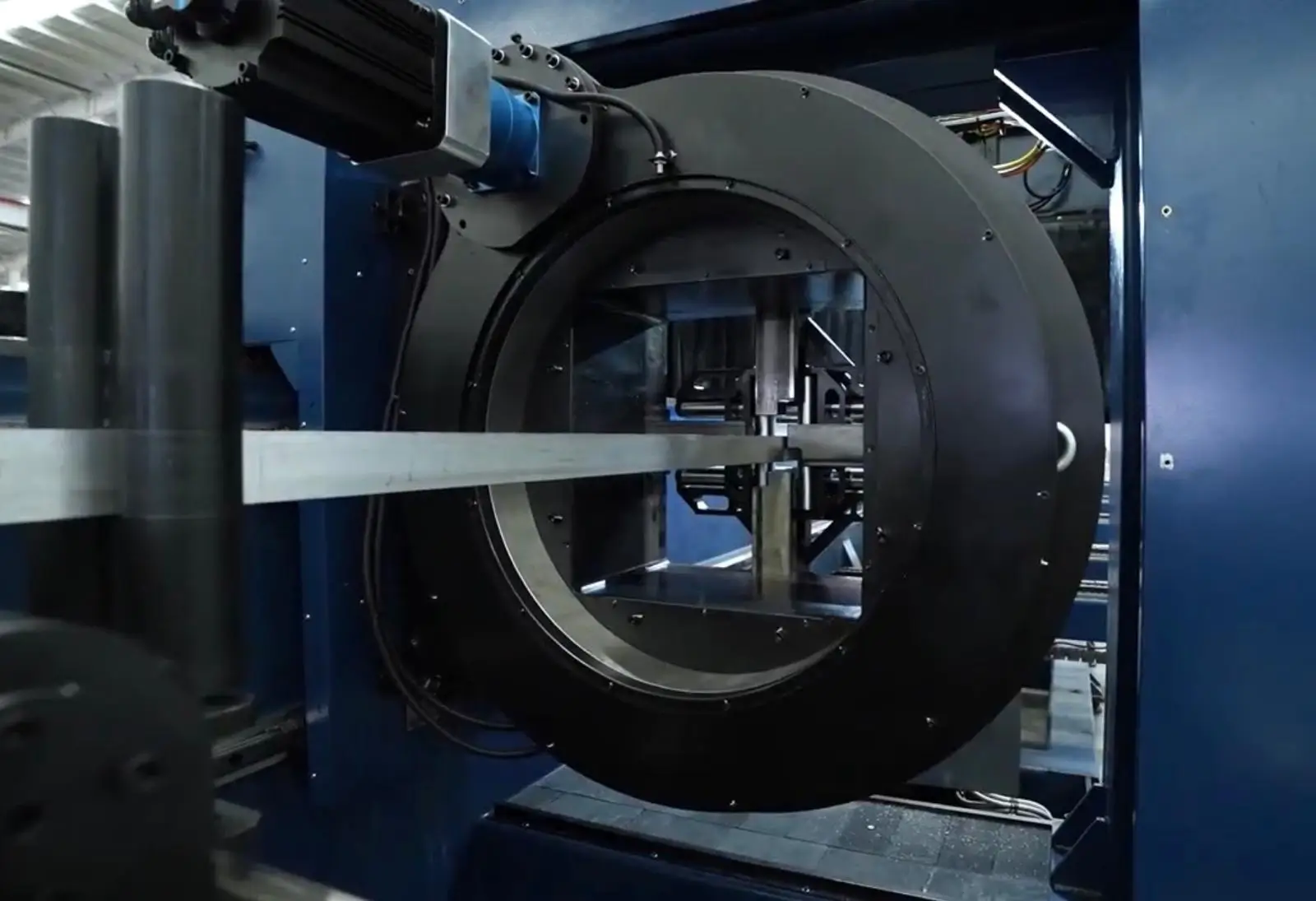

Усиленный зажим

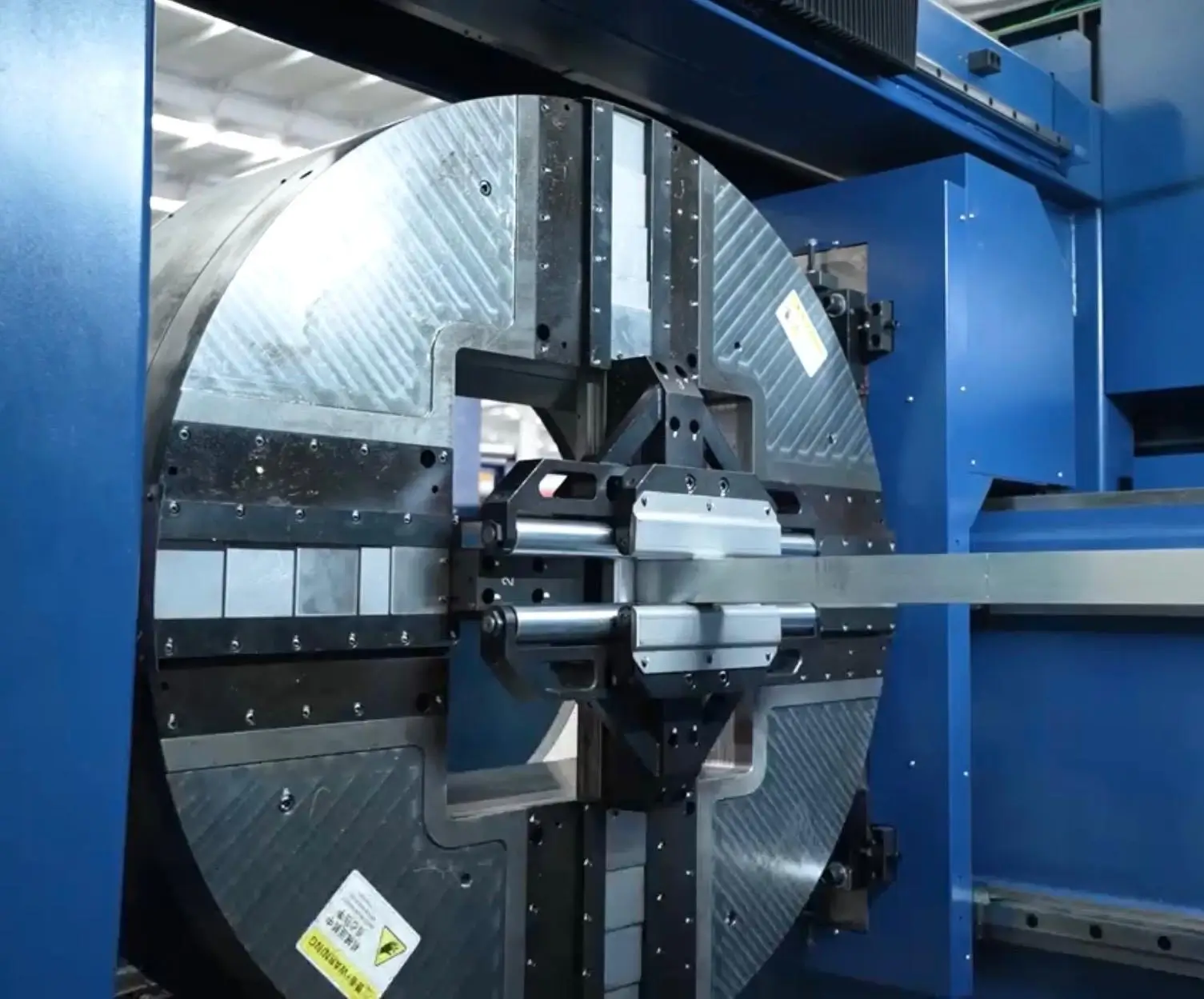

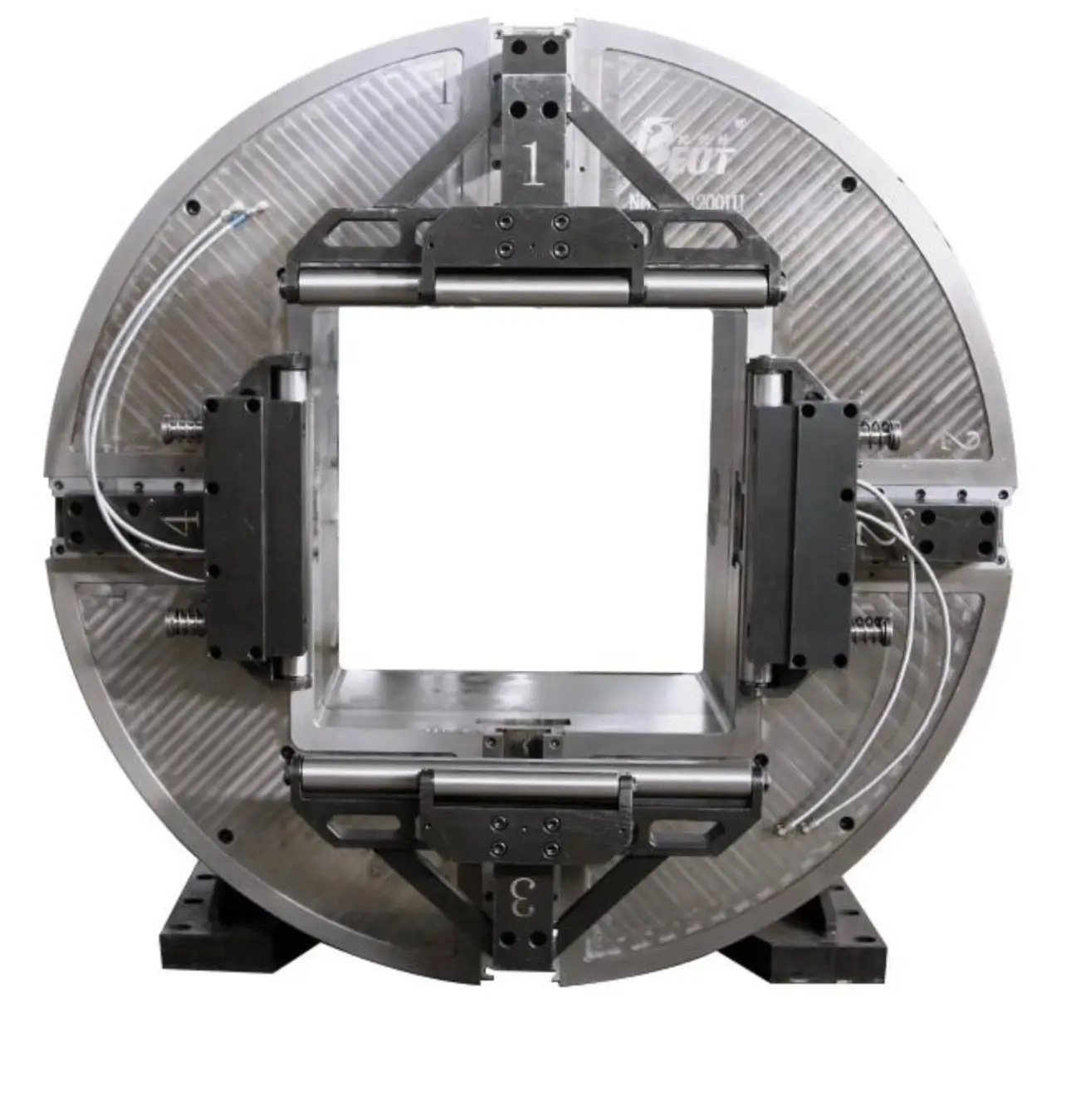

Пневматический патрон обеспечивает стабильную подачу труб с высокой точностью позиционирования ±30 угловых секунд
Универсальная обработка труб
Профессиональное решение для резки большинства профильных труб: круглого, квадратного, прямоугольного и овального сечения

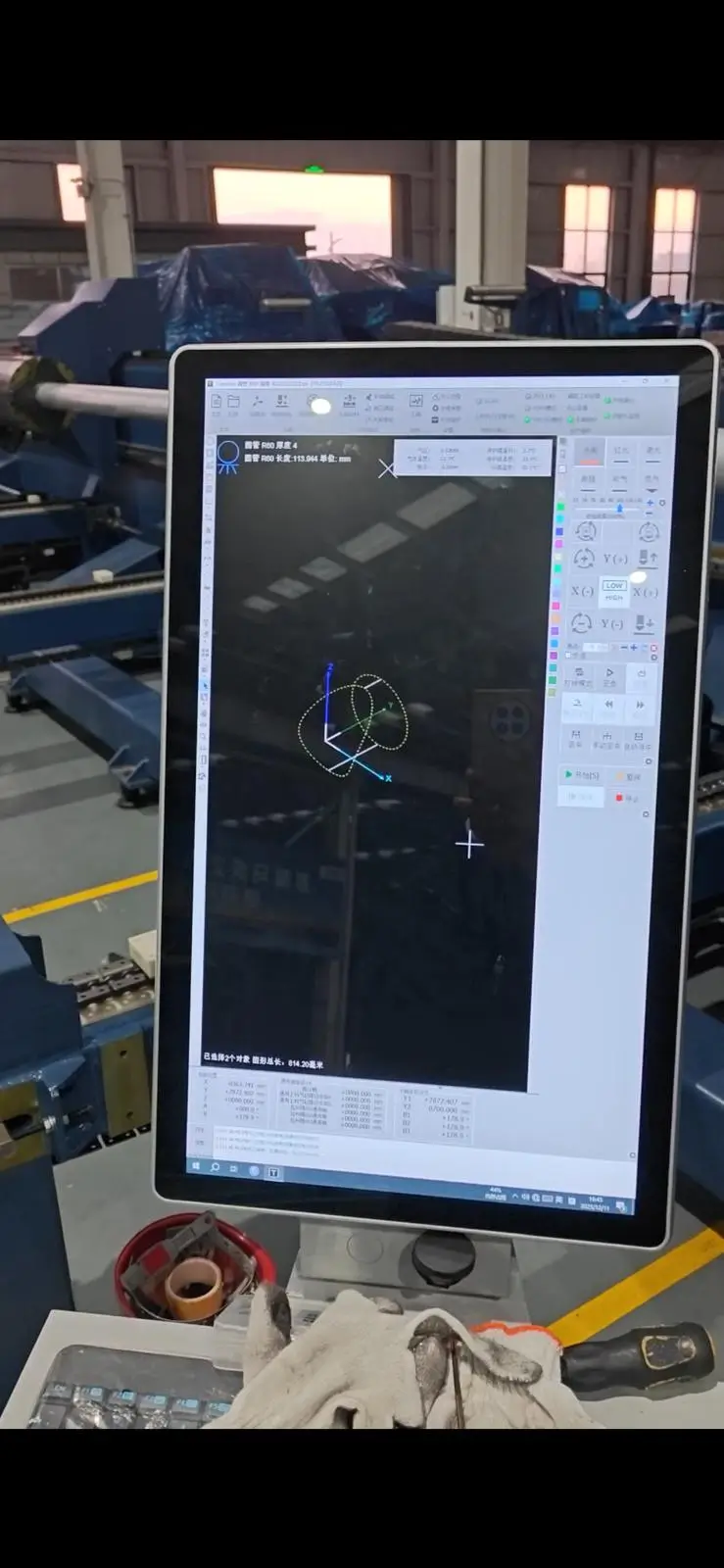

Интеллектуальная система управления резкой

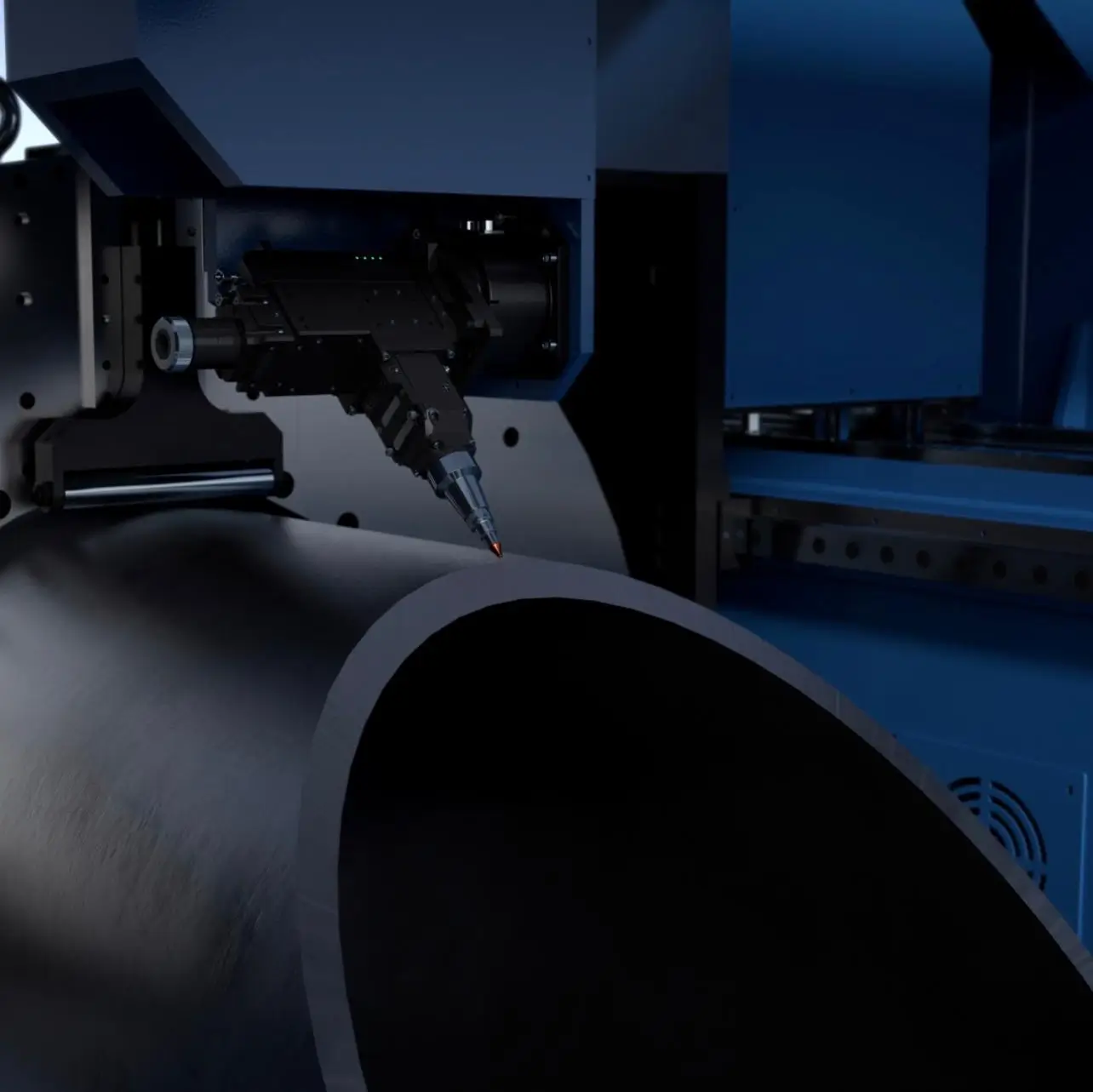

Усовершенствованная функция позиционных перемещений с повышенной скоростью и эффективностью, встроенные режимы умной прошивки и автоматического отвода режущей головки обеспечивают плавную и высокоэффективную работу
Технические характеристики
- Модель станка: S3-6522
- Рабочая зона: 6000мм х диаметр: 10 - 240мм

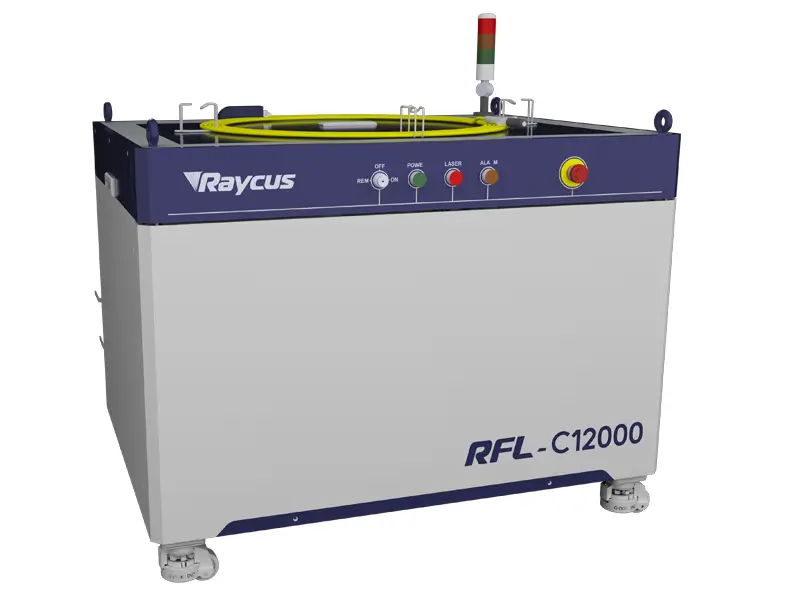

- Мощность лазерного источника: 1,5кВт; 2кВт; 3кВт; 6кВт
- Максимальная скорость вращения патрона: 120 об/мин
- Точность позиционирования по осям X/Y: +0.05мм/м
- Задняя бабка: 70 мм - 245 мм
- Максимальная скорость перемещения: 60 м/мин
- Модель станка: S3-6536
- Рабочая зона: 6000мм х диаметр: 10 - 355мм
- Мощность лазерного источника: 1,5кВт; 2кВт; 3кВт; 6кВт
- Максимальная скорость вращения патрона: 120 об/мин
- Точность позиционирования по осям X/Y: +0.05мм/м
- Задняя бабка: 70 мм - 360 мм
- Максимальная скорость перемещения: 60 м/мин
- Модель станка: S5-6522
- Рабочая зона: 6000мм х диаметр: 10 - 240мм
- Мощность лазерного источника: 1,5кВт; 2кВт; 3кВт; 6кВт
- Максимальная скорость вращения патрона: 120 об/мин
- Точность позиционирования по осям X/Y: +0.05мм/м
- Задняя бабка: 70 мм - 245 мм
- Максимальная скорость перемещения: 60 м/мин
- Модель станка: S5-6536
- Рабочая зона: 6000мм х диаметр: 8 - 355мм
- Мощность лазерного источника: 1,5кВт; 2кВт; 3кВт; 6кВт
- Максимальная скорость вращения патрона: 120 об/мин
- Точность позиционирования по осям X/Y: +0.05мм/м
- Задняя бабка: 70 мм - 360 мм
- Максимальная скорость перемещения: 60 м/мин
- Модель станка: S6-7528-3
- Рабочая зона: 7000мм х диаметр: 10 - 285мм
- Мощность лазерного источника: 3кВт; 6кВт
- Максимальная скорость вращения патрона: 75 об/мин
- Точность позиционирования по осям X/Y: +0.05мм/м
- Мин. задняя бабка: ≥0
- Максимальная скорость перемещения: 60 м/мин
- Модель станка: S6-9036-9
- Рабочая зона: 9000мм х диаметр: 8 - 355мм
- Мощность лазерного источника: 3кВт; 6кВт
- Максимальная скорость вращения патрона: 75 об/мин
- Точность позиционирования по осям X/Y: +0.05мм/м
- Мин. задняя бабка: ≥0
- Максимальная скорость перемещения: 60 м/мин
- Модель станка: S6-12036-6
- Рабочая зона: 12000мм х диаметр: 8 - 355мм
- Мощность лазерного источника: 3кВт; 6кВт; 12кВт; 20кВт
- Максимальная скорость вращения патрона: 60 об/мин
- Точность позиционирования по осям X/Y: +0.05мм/м
- Мин. задняя бабка: ≥0
- Максимальная скорость перемещения: 60 м/мин
- Модель станка: S6-12036-12
- Рабочая зона: 12000мм х диаметр: 8 - 355мм
- Мощность лазерного источника: 3кВт; 6кВт; 12кВт; 20кВт
- Максимальная скорость вращения патрона: 60 об/мин
- Точность позиционирования по осям X/Y: +0.05мм/м
- Мин. задняя бабка: ≥0
- Максимальная скорость перемещения: 60 м/мин
- Модель станка: S8-12036-6
- Рабочая зона: 12000мм х диаметр: 8 - 355мм
- Мощность лазерного источника: 6кВт; 12кВт; 20кВт
- Максимальная скорость вращения патрона: 60 об/мин
- Точность позиционирования по осям X/Y: +0.05мм/м
- Мин. задняя бабка: ≥0
- Максимальная скорость перемещения: 60 м/мин
- Модель станка: S8-12036-12
- Рабочая зона: 12000мм х диаметр: 8 - 355мм
- Мощность лазерного источника: 6кВт; 12кВт; 20кВт
- Максимальная скорость вращения патрона: 60 об/мин
- Точность позиционирования по осям X/Y: +0.05мм/м
- Мин. задняя бабка: ≥0
- Максимальная скорость перемещения: 60 м/мин

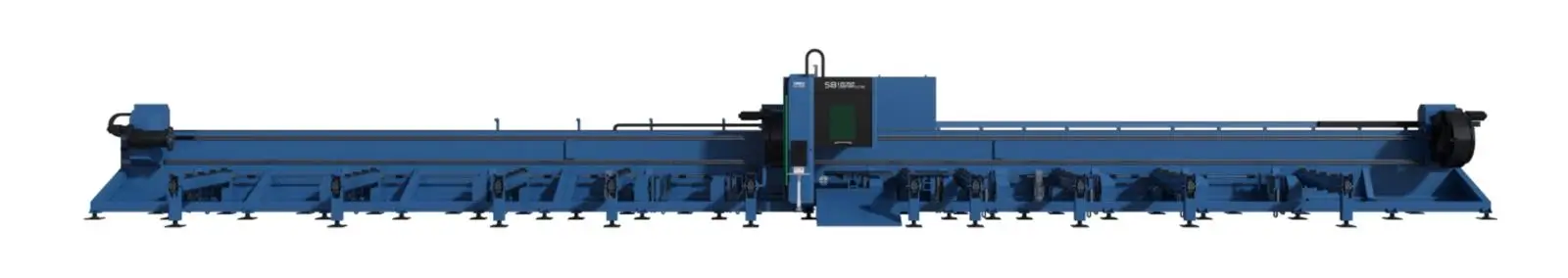

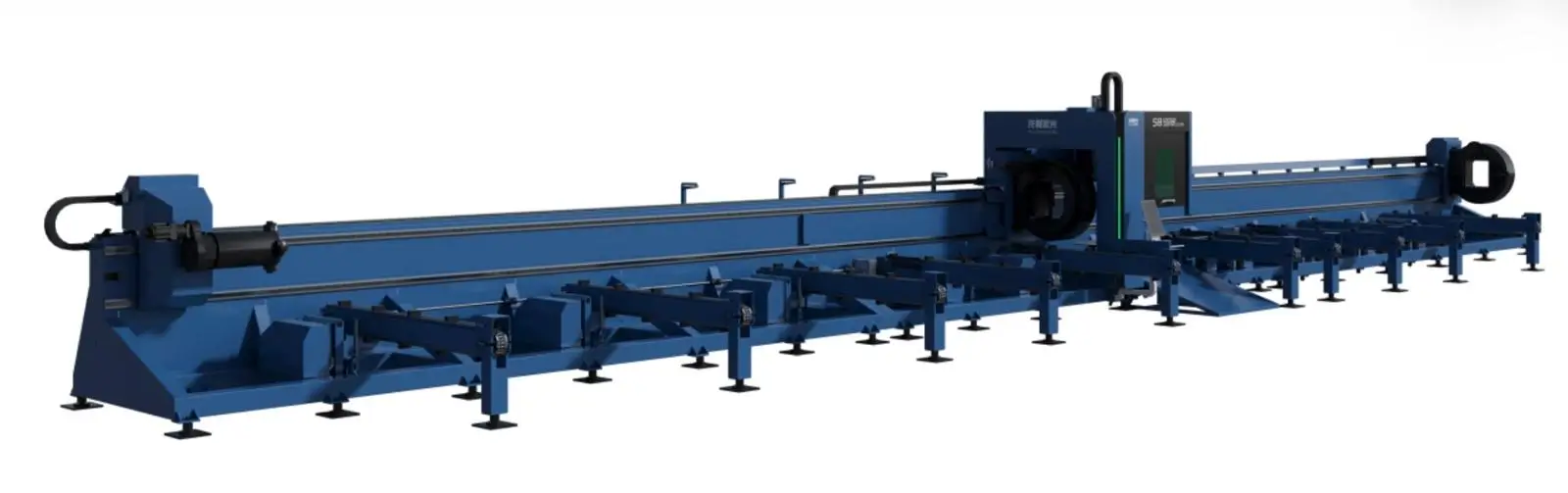

- Модель станка: S8-12052-12
- Рабочая зона: 12000мм х диаметр: 25 - 515мм
- Мощность лазерного источника: 6 - 20кВт
- Максимальная скорость вращения патрона: 80 об/мин
- Точность позиционирования по осям X/Y: +0.03мм/м
- Максимальное ускорение: 0.5G
- Максимальная скорость перемещения: 100 м/мин
- Длина остатка материала: безотходная
- Грузоподъемность захватывающего устройства: 4 т
- Максимальный вес детали: 2.6 т
- Грузоподъемность конвейера загрузки и выгрузки: 16 т
-
Диапазон обработки материала:
φ 25≦труба круглая≦φ515
φ 25≦труба квадратная≦φ500
5#≦швеллер≦40#
10#≦двутавр≦50#
2.5#≦уголок≦25# - Габариты: 30 512*3 360*2 800 мм
- Вес: 36 т
- Модель станка: LDT-12064-12
- Рабочая зона оси X: 12000мм (загрузка)
- Мощность лазерного источника: 12 - 20кВт
- Станина: сварная из листового металла
- Точность позиционирования по осям X/Y: ±0.05мм/м
- Повторяемость оси X/Y: ±0.03мм/м
- Максимальная скорость перемещения: 60 м/мин
- Максимальное ускорение: 0.3G
- Длина остатка материала: безотходная
- Максимальный вес трубы: 3.5 т
- Точность позиционирования: ±30”
- Точность репозиционирования: ±10”
- Тип привода патрона: пневматический
-
Диапазон патронов для труб:
φ 60≦круглые≦φ630
φ 60≦квадратные≦φ630
16#≦швеллер≦40#
10#≦двутавр≦63#
6.3#≦уголок≦25# - Максимальная скорость вращения патрона: 40 об/мин
- Форма поперечного сечения трубы: круглые, квадратные, прямоугольные, овальные, округло-прямоугольные, угловые стальные, швеллерные и другие трубы
- Габариты: 30 512*3 360*2 900 мм
- Вес: 62 т
- Модель станка: LDT-12083-12
- Рабочая зона оси X: 12000мм (загрузка)
- Мощность лазерного источника: 12 - 20кВт
- Станина: сварная из листового металла
- Точность позиционирования по осям X/Y: ±0.05мм/м
- Повторяемость оси X/Y: ±0.03мм/м
- Максимальная скорость перемещения: 60 м/мин
- Максимальное ускорение: 0.3G
- Длина остатка материала: безотходная
- Максимальный вес трубы: 3.5 т
- Точность позиционирования: ±30”
- Точность репозиционирования: ±10”
- Тип привода патрона: пневматический
-
Диапазон патронов для труб:
φ 120≦круглые≦φ830
φ 100≦квадратные≦φ580
16#≦швеллер≦40#
10#≦двутавр≦63#
6.3#≦уголок≦25# - Максимальная скорость вращения патрона: 40 об/мин
- Форма поперечного сечения трубы: круглые, квадратные, прямоугольные, овальные, округло-прямоугольные, угловые стальные, швеллерные и другие трубы
- Габариты: 30 512*3 360*2 800 мм
- Вес: 64 т

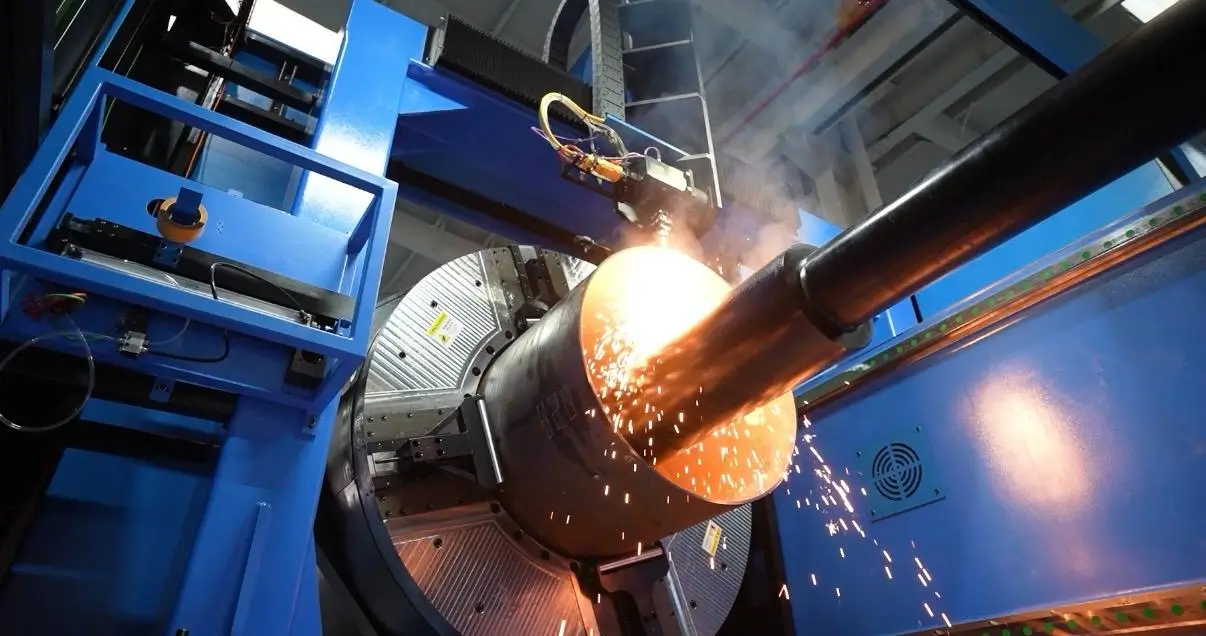

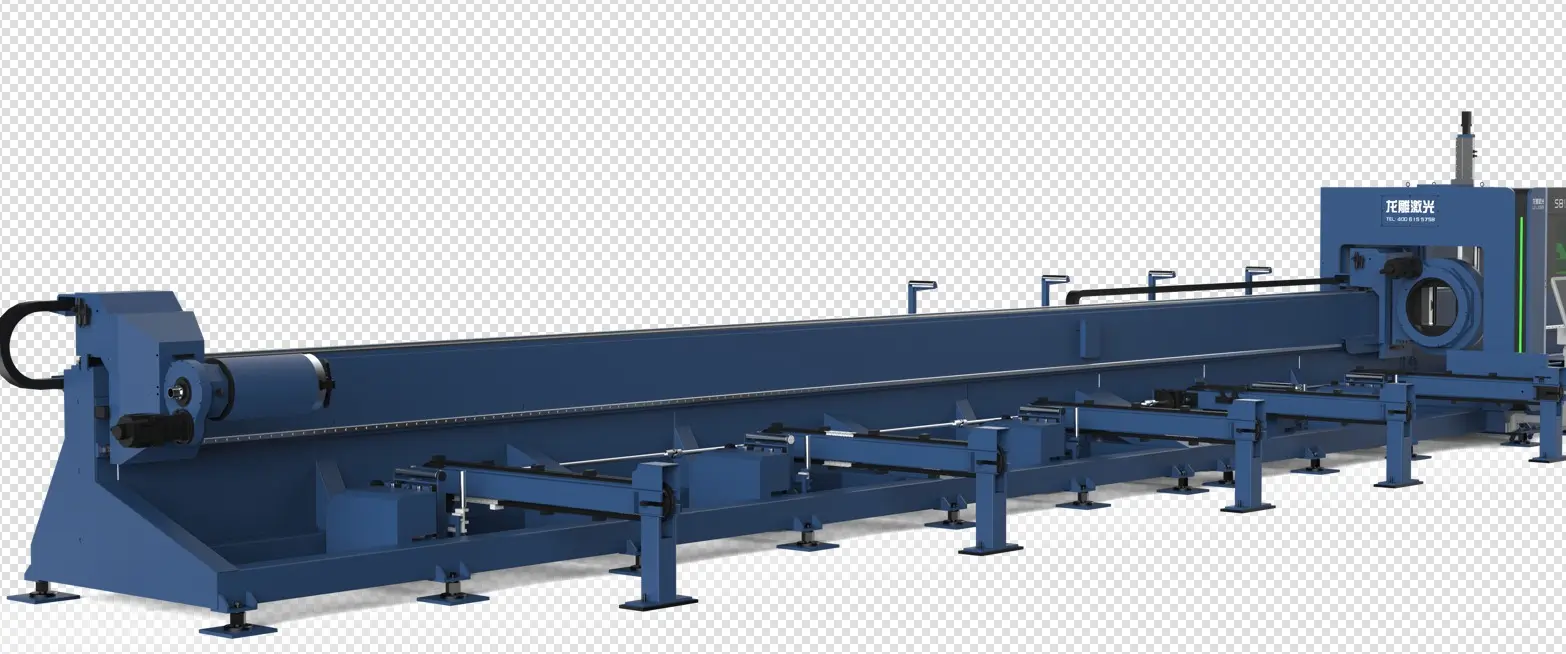

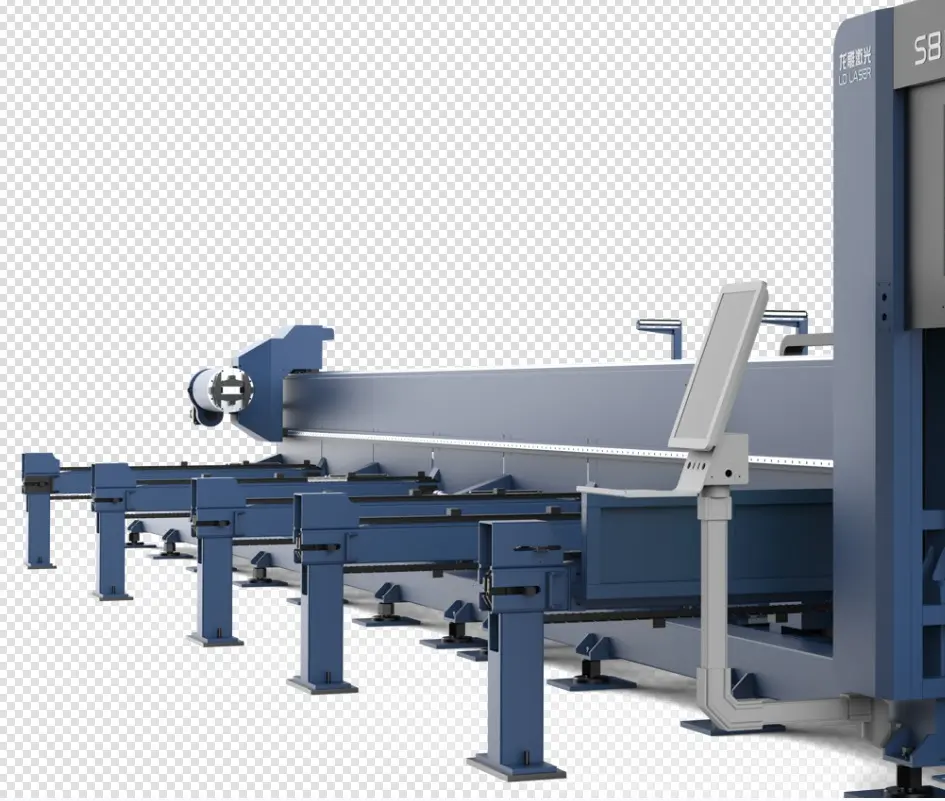

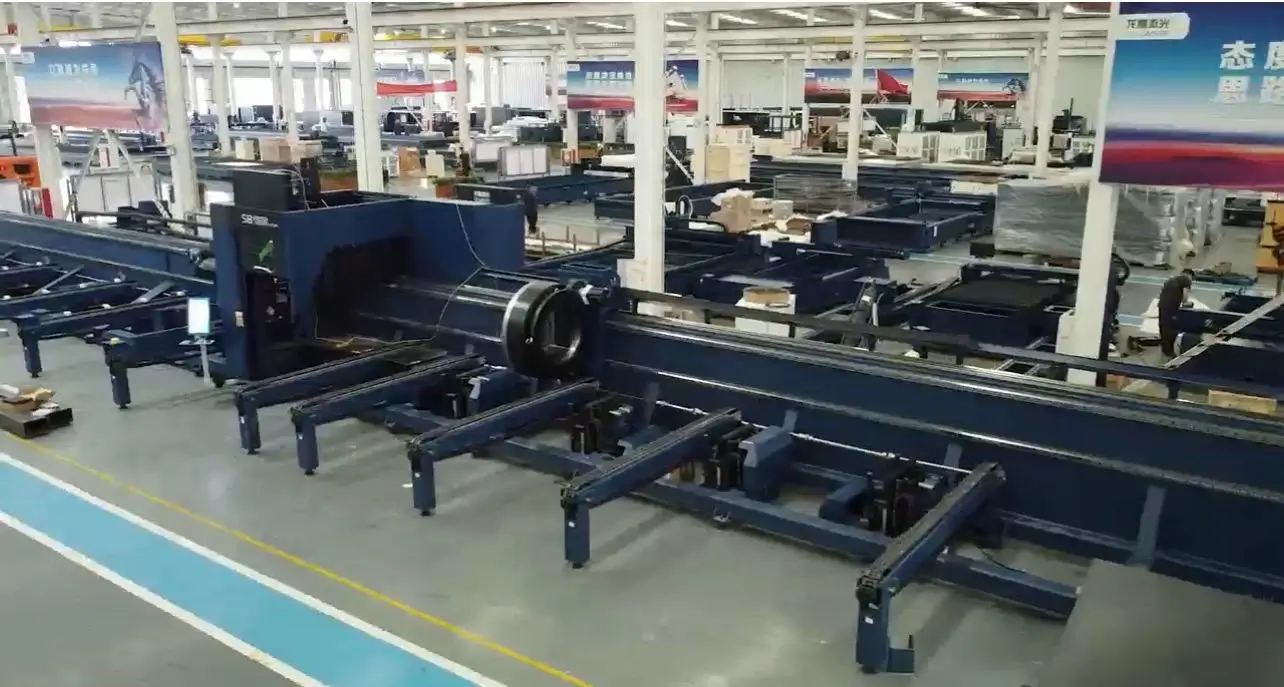

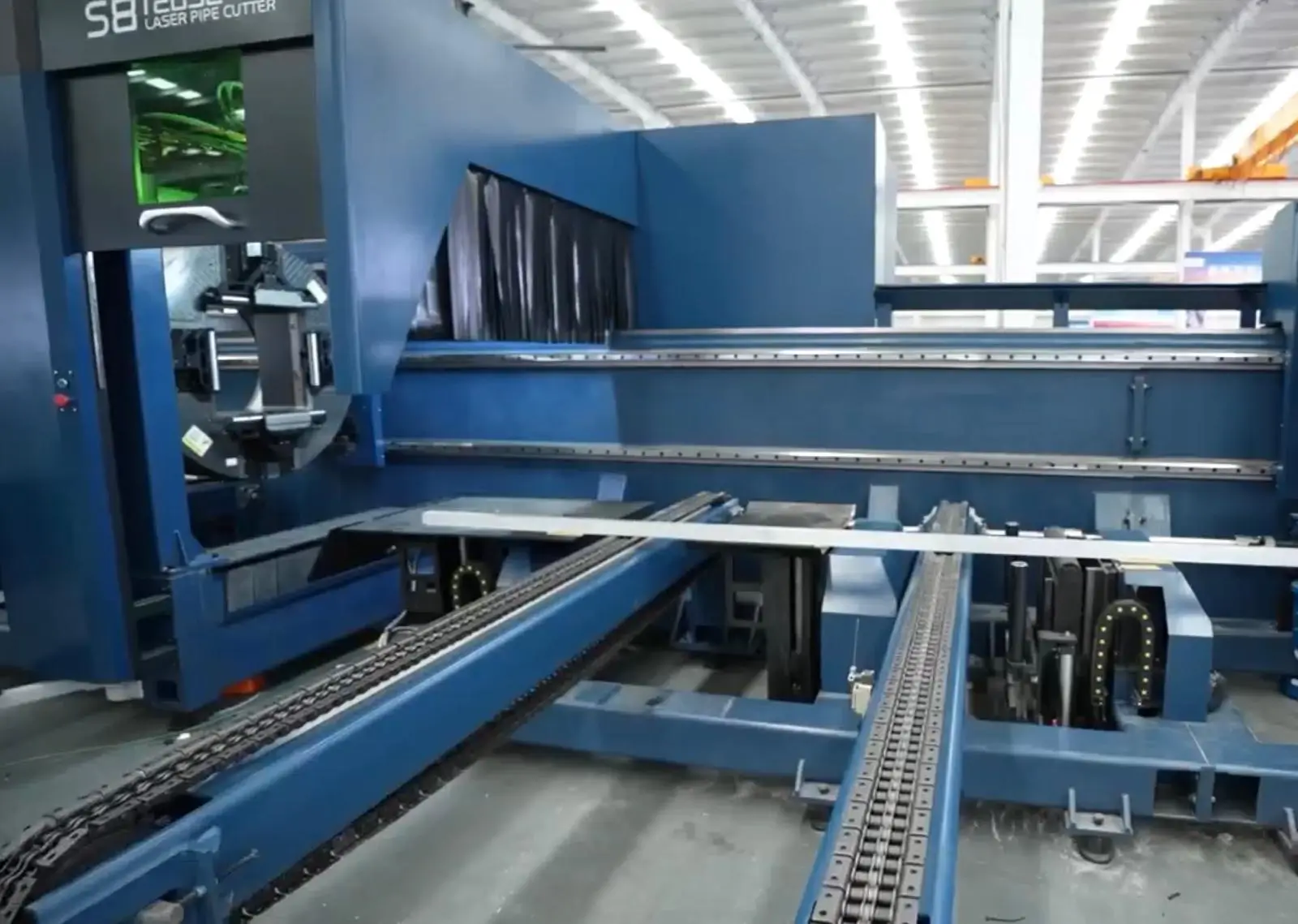

Фотографии оборудования
Чтобы увеличить фотографию, кликните по ней
Основные преимущества

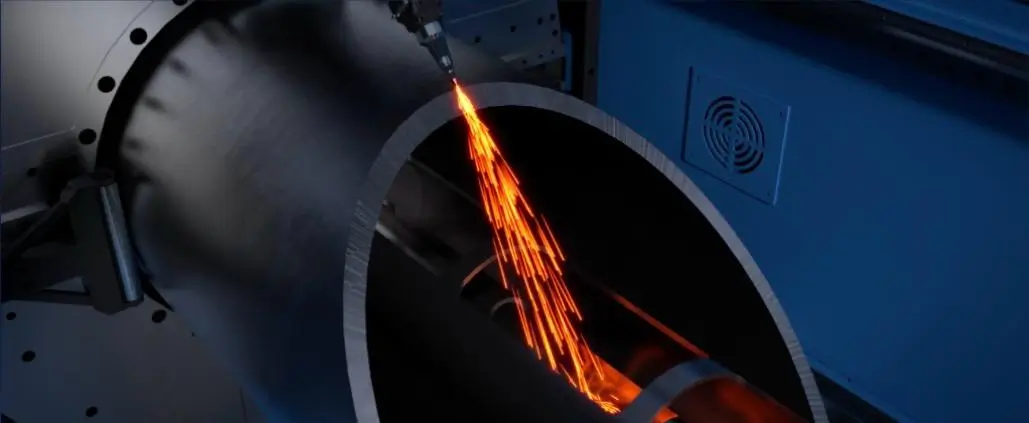

Лазерный станок для резки труб может использоваться для обработки различных типов труб, включая квадратные трубы, круглые трубы, двутавровые балки, уголки, швеллеры и другие профили.
Четыре преимущества трубно-лазерных станков LDLASER:
- Высокая точность: Резка лазерным лучом обеспечивает очень высокую точность резки и качество обработки.
- Высокая эффективность: Лазерный трубообрабатывающий станок использует систему автоматического управления, что позволяет реализовать непрерывное высокоскоростное серийное производство и обработку.
- Многофункциональность: Может резать трубы различных форм для удовлетворения потребностей разных пользователей.
- Экономия затрат: Выполняет несколько технологических операций за один проход, сокращая ручное вмешательство и инвестиции в оборудование производственной линии.
Дополнительные преимущества
